Pengontrol Identifikasi Gandar Kendaraan

Sebagai komponen bantu dari sistem penimbangan, pengontrol identifikasi gandar kendaraan diteliti, dirancang, dan diproduksi secara independen oleh Zhengzhou Hengliang Tech Co., Ltd.
Ketika kendaraan melewati sensor identifikasi gandar, pengontrol menangkap variasi sinyal. Setelah pengambilan sampel, analisis, dan pemrosesan, pengontrol mengeluarkan sinyal karakteristik yang sesuai dengan roda kendaraan. Pengontrol ini mendukung sistem penimbangan dalam mengimplementasikan fungsi seperti klasifikasi tipe kendaraan, statistik posisi titik tekanan, dan operasi aliran bebas.
Peralatan ini memiliki keunggulan kecepatan tinggi, presisi tinggi, pengoperasian sederhana, stabilitas tinggi, dan perawatan mudah.

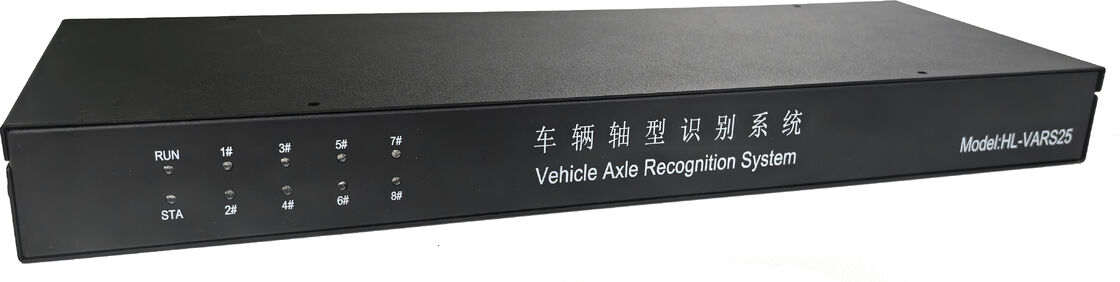

Gambar 1-1 Tampilan Depan Peralatan

Pengontrol identifikasi gandar kendaraan dilengkapi dengan antarmuka input untuk hingga 8 saluran sensor identifikasi roda-gandar, 1 antarmuka komunikasi CAN, 1 antarmuka komunikasi RS232, 1 antarmuka komunikasi RS485, 1 antarmuka Ethernet, 2 saluran input digital, 2 saluran output digital, dan antarmuka output 5V.

                                                                                                                                                          Gambar 1-2 Tampilan Belakang Peralatan

Spesifikasi Teknis

Pengantar Fungsi

Fungsi utama dari sistem identifikasi gandar kendaraan adalah: mengidentifikasi tipe ban kendaraan, dan secara aktif melaporkan data karakteristik seperti titik tekanan ban dan tipe ban ketika ban kendaraan melewati sensor identifikasi roda-gandar, sehingga membantu sistem penimbangan dalam penentuan tipe kendaraan.

Sistem identifikasi gandar kendaraan ini mendukung konfigurasi berbagai parameter melalui perangkat lunak manajemen khusus, termasuk penyesuaian protokol komunikasi sistem dan baud rate, pengaturan ambang batas pemicu kendaraan, dan pengaktifan atau penonaktifan semua titik deteksi sensor identifikasi roda-gandar, secara efektif meningkatkan stabilitas dan fleksibilitas sistem.

Output Data dan Protokol

Antarmuka komunikasi default dari sistem identifikasi gandar kendaraan adalah CAN, RS485, dan RS232. Semua frame data dikeluarkan melalui ketiga antarmuka ini, dan sistem juga menerima serta mengurai data dari ketiga port ini secara berturut-turut.

Secara default, sistem identifikasi gandar kendaraan secara berkala mengirimkan frame status kerja atau frame informasi dasar. Setelah mendeteksi kendaraan melewati sensor identifikasi gandar, sistem secara otomatis mengirimkan frame data gandar. Alur dan format frame spesifik bergantung pada protokol komunikasi yang dikonfigurasi.

Gambar 6-1 Diagram Skematik Koneksi Antara Sistem Identifikasi Gandar Kendaraan dan Instrumen Penimbangan
